Hogyan ér el egy hibrid léptetőmotor nagy nyomatékot és pontosságot?

Volt már olyan, hogy mélyen belemerült egy projektbe, és olyan alkatrészre van szüksége, amely egyszerre nyújt nyers teljesítményt és aprólékos pontosságot, és azon töprengett, mi teszi ezt lehetővé? Tudom, hogy van. Az automatizálás, a robotika és a precíziós gépek világában állandó a törekvés egy olyan hajtásrendszerre, amely nem kényszeríti az erő és az irányítás közötti választásra. Ez az, ahol a mérnöki csoda aHybrid léptetőmotorjátékba lép. Számunkra aLICHUAN, ez nem csak egy termékkategória; ez az ügyfeleink legigényesebb mozgásvezérlési kihívásainak megoldásának magja. Az egyedi kialakítású aHibrid léptetőmotoráthidalja a szakadékot, és mindkét világból a legjobbat kínálja más motortípusokból, és ma szeretném lerántani a rolót arról, hogy pontosan hogyan valósítja meg ezt a bravúrt. A belső működésének és a teljesítményét meghatározó pontos paramétereknek a megértésével megalapozott döntést hozhat a következő alkalmazással kapcsolatban.

Miben különbözik a hibrid léptetőmotor a többi típustól

Ahhoz, hogy értékeljük képességeit, először meg kell értenünk az azonosságát. Ellentétben a tisztán állandó mágnessel vagy a változó reluktancia léptetőkkel, aHibrid léptetőmotora név szerint hibrid. Zseniálisan ötvözi mindkettő elvét. A forgórészében állandó mágnes található, de ez a rotor is fogazott, hasonlóan egy változó reluktancia motorhoz. Ez a fúzió szinergikus hatást hoz létre. Az állandó mágnes állandó mágneses fluxust biztosít, növelve a nyomatékot. Ezzel egyidejűleg a fogazott szerkezet jóval kisebb lépésszöget tesz lehetővé – jellemzően 1,8° vagy 0,9° – azáltal, hogy lehetővé teszi a mágneses fluxus számára, hogy a kívánt útvonalon haladjon át az igazított fogakon. Ez a kombináció az alapvető ok aHibrid léptetőmotorkiváló azokban az alkalmazásokban, amelyek alacsony fordulatszámon nagy nyomatékot és finom helyzetfelbontást igényelnek.

Hogyan hoz létre a belső kialakítás kiváló nyomatékot?

A nagy nyomaték titka a mágneses áramkörében és a légrés kialakításában rejlik. Az állórész aHibrid léptetőmotortöbb fogazott pólusa van, amelyek tekercsekkel vannak feltekerve. Amikor ezeket a tekercseket meghatározott sorrendben feszültség alá helyezik, elektromágneses pólusokat hoznak létre. A már mágnesezett állandó mágneses rotort ezek az állórész pólusok vonzzák vagy taszítják. Mivel a forgórész fogai kissé el vannak tolva az állórész fogaihoz képest, a mágneses erők erős érintőleges húzást – nyomatékot – generálnak, hogy összehangolják őket. Minél több fog és minél erősebb a mágneses fluxus (mind az állandó mágnesből, mind a tekercs gerjesztéséből), annál nagyobb a nyomaték. atLICHUAN, ezt nagy energiájú állandó mágneses anyagok és precíziós laminálások használatával optimalizáljuk a fluxusveszteségek minimalizálása és a nyomatéksűrűség maximalizálása érdekében. Ez az oka annak, hogy motorjaink kivételes tartást és dinamikus nyomatékot biztosítanak kompakt vázméretben.

Mely paraméterek közvetlenül befolyásolják a pontosságot és a teljesítményt

A léptetőmotorok pontosságát nagymértékben meghatározza a lépésszög pontossága és az, hogy milyen következetesen tudja elérni ezeket a lépéseket anélkül, hogy kihagyna. Ezt számos kulcsfontosságú műszaki paraméter szabályozza. Ezeknek a specifikációknak a megértése kulcsfontosságú a rendszer precíziós igényeinek megfelelő motor kiválasztásához.

A hibrid léptetőmotor fő teljesítményparaméterei

• Lépésszög:A bemeneti impulzusonkénti szögeltolódás (pl. 1,8°, 0,9°). A kisebb szög finomabb felbontást tesz lehetővé.

• Tartási nyomaték:A maximális nyomaték, amelyet a motor nyugalmi állapotban feszültség alatt tud kifejteni. Ez ellenáll a külső erőknek.

• Reteszelő nyomaték:Az állandó mágnes és a vasmag vonzása miatt enyhe nyomaték jelentkezik, amikor a motor nincs áram alatt.

• Pontosság:Jellemzően a lépésszög egy százaléka (pl. ±5%). Ez nem kumulatív.

• Lépés ismételhetősége:Milyen pontosan tér vissza a motor a parancsolt pozícióba, gyakran rendkívül magasra.

• Rotor tehetetlensége:A forgó rész tehetetlensége, amely befolyásolja a gyorsulási és lassulási dinamikát.

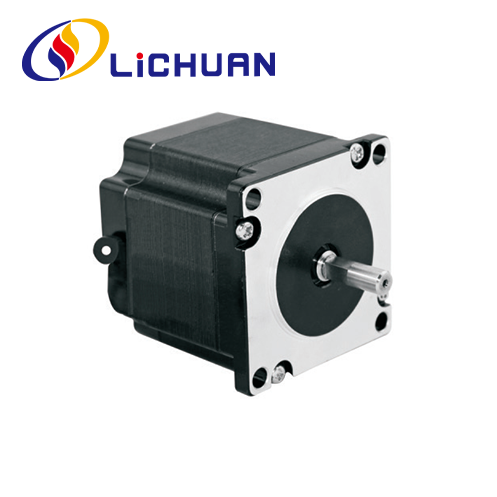

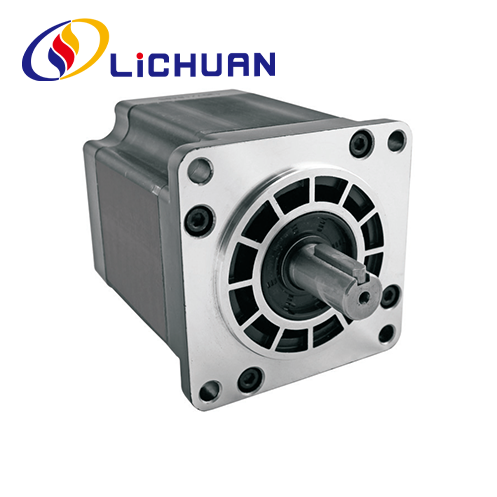

Nézzük meg, hogyan fordítható le néhány paraméter a való világbanLICHUANmodellek. A következő táblázat két népszerű sorozatot hasonlít össze, kiemelve, hogy a tervezési döntések hogyan befolyásolják a nyomatékot és a precíziós jellemzőket.

1. táblázat: LICHUAN hibrid léptetőmotor-sorozatok összehasonlítása

Hogyan válassza ki az alkalmazásához megfelelő hibrid léptetőmotort

A megfelelő motor kiválasztása egyensúlyt teremt a mechanikai követelmények és a motor teljesítménygörbéje között. A leggyakoribb hiba az, hogy a keret mérete vagy a tartási nyomaték alapján választanak. Figyelembe kell venni a fordulatszám-nyomaték görbét. AHibrid léptetőmotormaximális nyomatékot biztosít alacsony fordulatszámon, és a nyomaték csökken a fordulatszám növekedésével a hátsó EMF és a tekercselési induktivitás miatt. atLICHUAN, ügyfeleinket egy egyszerű kiválasztási folyamaton vezetjük végig:

1. Határozza meg a terhelés tehetetlenségét és a szükséges üzemi sebességet.

2. Számítsa ki a szükséges gyorsulási és folyamatos futási nyomatékot.

3. Tekintse át egy jelölt motor fordulatszám-nyomaték görbéjét, és győződjön meg arról, hogy a kívánt fordulatszám-tartományban legalább 30-50%-kal nagyobb nyomatékot biztosít, mint a számított szükséglet.

4. Az optimális teljesítmény érdekében igazítsa a meghajtó áramát és feszültségét a motor fázisspecifikációihoz.

2. táblázat: Kritikus kiválasztási tényezők az optimális teljesítményhez

Melyek a leggyakoribb kérdések a hibrid léptetőmotorokkal kapcsolatban (GYIK)

Mérnökökkel és tervezőkkel folytatott napi beszélgetéseink során ismételten felmerülnek bizonyos kérdések. Íme három részletes GYIK a gyakori érdekességek és aggályok kezelésére.

GYIK 1: Működhet-e egy hibrid léptetőmotor nagy sebességgel, mint egy szervó?
Bár hagyományosan alacsony és közepes sebességű teljesítményéről ismert, modernHibrid léptetőmotorok, különösen fejlett microstepping meghajtókkal párosítva, meglepően nagy sebességet érhet el. A kulcs egy nagy tápfeszültségű meghajtó használata a motor induktivitásának leküzdésére. A tartósan nagy sebességet és teljes nyomatékot igénylő alkalmazásoknál azonban a szervorendszer még hatékonyabb lehet. Számos pont-pont pozicionálási feladathoz, amelyekhez kisebb fordulatszámon nagy nyomaték szükséges, aHibrid léptetőmotorköltséghatékonyabb és egyszerűbb megoldást kínál.

2. GYIK: Hogyan előzhetem meg a kihagyott lépéseket és biztosíthatom a pontosságot?
Kihagyott lépések akkor fordulnak elő, ha a motor terhelési nyomatéka meghaladja az adott fordulatszámon elérhető motornyomatékot. A pontosság érdekében mindig jelentős biztonsági ráhagyással méretezze meg a motort (lásd a fenti kiválasztási útmutatót). Használjon zárt hurkú léptetőrendszert a kritikus alkalmazásokhoz – miLICHUANA zárt hurkú hibridek kódolót tartalmaznak, amely azonnal észleli és korrigálja a lépésvesztést, szervószerű megbízhatóságot biztosítva anélkül, hogy feláldozná a léptető egyszerűségét és nyomatékát.

3. GYIK: Szükséges a mikrolépés a nagyobb pontosság eléréséhez?
A mikrolépés egy olyan meghajtó technika, amely elektronikusan osztja fel a teljes lépést kisebb lépésekre (pl. 1/16, 1/32 lépés). Jelentősen javítja a felbontást, csökkenti a vibrációt, és egyenletesebb mozgást tesz lehetővé, különösen alacsony sebességnél. A tökéletes precizitás és simaság érdekében kiváló minőség párosításaHibrid léptetőmotormicrostepping driverrel erősen ajánlott. Lehetővé teszi a motor alapvető pontosságának kihasználását, és kivételesen finom és csendes működés elérését.

Készen áll arra, hogy a páratlan nyomatékot és a pontosságot integrálja a tervezésébe?

Az utazás a megértéshezHibrid léptetőmotorfeltár egy olyan komponenst, amely a teljesítményre épül, ahol számít. Hibrid kialakítása az elegáns tervezésről tanúskodik, egyetlen, robusztus csomagban megoldja az erő és a pontosság kettős követelményeit. atLICHUAN, nem csak ezeket a motorokat gyártjuk; A tervezés során azokra a paraméterekre összpontosítunk, amelyek a legfontosabbak projektje sikeréhez – a mágneses anyagminőségtől a fogak tűréshatáráig.

Ha egy új dizájn összetettségei között navigál, vagy egy meglévő gépet optimalizál, amely megbízhatóságot, erőt és pontosságot igényel, beszéljünk. Csapatunk készen áll arra, hogy segítsen Önnek elemezni az Ön igényeit, és megtalálni a tökéletesetLICHUAN hibrid léptetőmotormegoldás.Vegye fel velünk a kapcsolatotmahogy megvitassák a nyomatékkal és a pontossággal kapcsolatos kihívásait. Azért vagyunk itt, hogy erősítsük innovációját, lépésről lépésre.
